出国留学网专题频道测绘案例分析栏目，提供与测绘案例分析相关的所有资讯，希望我们所做的能让您感到满意！
出国留学网为大家提供2018年注册测绘师案例分析知识点：地籍平面控制测量，更多注册测绘师资讯请关注我们网站的更新!
2018年注册测绘师案例分析知识点：地籍平面控制测量
地籍平面控制测量:
1.地籍首级平面控制测量
地籍首级平面控制网点的等级分为三、四等或d、e级和一、二级.
地籍首级平面控制网主要采用静态全球定位系统定位方法建立,一、二级地籍平面控制网也可采用导线测量方法施测.
已有的国家二、三、四等三角点和国家b、c、d、e级gps点可直接作为地籍首级平面控制网点.已有的三、四等城市平面控制点(含gps)和一、二级城市平面控制点(含gps)可直接作为地籍首级平面控制网点
根据调查区域已有首级平面控制网点的情况,可采用
静态、快速静态全球定位系统方法加密二级以上的地籍首级平面控制网点,
也可采用光电测距导线等方法加密一、二级地籍平面控制网点.
加密各等级平面控制网点时,应联测三个以上高等级平面控制网点.
2.地籍图根平面控制测量
动态全球定位系统定位方法
快速静态全球定位系统定位方法
导线测量方法建立地籍图根控制网点.
注册测绘师栏目推荐阅读：
出国留学网为大家提供2018年注册测绘师案例分析：界址点测量，更多注册测绘师资讯请关注我们网站的更新!
2018年注册测绘师案例分析：界址点测量
界址点测量:
1.界址点测量方法
(1)解析法.解析法指采用全站仪、gps接收机、钢尺等测量工具,通过全野外测量技术获取界址点坐标和界址点间距的方法.
主要方法有极坐标法、直角坐标法(正交法)、截距法(内外分点法)、距离交会法、角度交会法、gps测量方法等,可根据界址点的观测环境选用不同的方法.
(2)图解法.
采用标示界址、绘制宗地草图、说明界址点位和说明权属界线走向等方式描述实地界址点的位置,由数字摄影测量加密或在正射影像图、土地利用现状图、扫描数字化的地籍图和地形图上获取界址点坐标和界址点间距的方法.
2.日常地籍测绘中的界址点测量
(1)界址点的检查.对界址发生变化的宗地进行日常地籍测绘,在增设新界址点前,应利用原有宗地草图测绘数据及界址点坐标,检查原界标是否移动或丢失.
检查结果不满足精度要求的,如果对原测量数据有把握肯定是明显错误的,或经分析这是由于原测量精度低造成的,则以新测量数据为准.
(2)界址点编号
未废弃的界址点使用原编号,废弃的界址点编号不应重复使用,
新增界址点点号,在地籍子区内的最大界址点号后续编.
(3)界址点恢复
已损毁的界标,可根据已有界址点坐标成果,现场采用放样方法恢复界址点,界址点放样的精度应符合界址点测量的精度要求.
(4)宗地分割或边界调整界址测量
宗地分割或边界调整时,可预先准备好放样数据,测设新界址点的位置,设立界标;
在分割双方及有关方面同意的情况下,也可现场先设置界标,然后解析测量界标的坐标.
注册测绘师栏目推荐阅读：
出国留学网为大家提供2018注册测绘师案例分析：地籍图测绘，更多注册测绘师资讯请关注我们网站的更新!
2018注册测绘师案例分析：地籍图测绘
地籍图测绘:
地籍图是用来说明和反映地籍调查区域内各宗地的分布、境界、位置和面积的,经过土地登记具有法律效力的专业地图,是地籍的基础资料之一.
地籍图是制作宗地图的基础图件.
1.地籍图的内容
地籍图的内容包括行政区划要素、地籍要素、地形要素、数学要素和图廓要素.
地籍要素包括地籍区界线、地籍子区界线、土地权属界址线、界址点、图斑界线、地籍区号、地籍子区号、宗地号(含土地权属类型代码和宗地顺序号)、地类代码、土地权利人名称、坐落地址等.
2.地籍图的测绘方法
测绘地籍图的方法有全野外数字测图、数字摄影测量成图和编绘法成图等.
3.宗地图制作
宗地图是土地证书的附图,是以宗地为单位根据实地调查的地籍数据编绘而成.宗地图与地籍图上的内容必须统一.
宗地图的内容:①宗地所在图幅号、宗地代码;
②宗地权利人名称、宗地面积及地类号;
③本宗地界址点、界址点号、界址线、界址边长;
④宗地内的图斑界线、建筑物、构筑物及宗地外紧靠界址点线的附着物;
⑤邻宗地的宗地号及相邻宗地间的界址分隔线;
⑥相邻宗地权利人、道路、街巷名称;
⑦指北方向和比例尺;
⑧宗地图的制图者、制图日期、审核者、审核日期.
注册测绘师栏目推荐阅读：
出国留学网为大家提供2018注册测绘师案例分析：正射影像数据制作，更多注册测绘师资讯请关注我们网站的更新!
2018注册测绘师案例分析：正射影像数据制作
正射影像数据制作:
土地利用现状分类调查采用的基本工作底图一般以dom为主.相关比例尺的要求:
农村:比例尺以1∶1万为主,
荒漠、沙漠、高寒等地区以1∶5万为主,
经济发达地区和大中城市城乡接合部,采用1∶2000或1∶5000,
城镇土地调查1∶500.
注册测绘师栏目推荐阅读：
...
出国留学网为大家提供2018注册测绘师案例分析：外业实地核实测量，更多注册测绘师资讯请关注我们网站的更新!
2018注册测绘师案例分析：外业实地核实测量
外业实地核实测量:4项工作
图斑范围的核实确认 新增及变化地物的补测和判绘 地类核实确认 数据整理.
1.图斑范围的核实确认
图斑范围核实确认的主要工作是:根据内业完成的土地利用现状分类原图,对内业判读的各个图斑的范围进行核实和确认.其中:
内业已认定、直接标绘上图的图斑界线,需经外业核实确认;
内业不能够确定的图斑界线,需经外业实地调绘上图.
2.新增及变化地物的补测和判绘
新增及变化地物的补测和判绘就是在外业调查的过程中发现实地与dom影像不一致的地方,确定为新增或变化地物,并对其进行补测和判绘.
对新增变化地物的补测可采用gps、全站仪等全野外测绘的方法进行实地补测,补测的原始数据需保存,补测的内容应做好记录.
对新增变化地物的判绘是根据相关地物的位置关系,确定新增及变化地物的图上位置,并判绘上图.
补测和判绘的地物点相对邻近明显地物点距离限差:平地、丘陵地不得大于图上0.5mm,山地不得大于图上1.0mm.
3.地类核实确认
地类核实确认就是对所有经外业核实或补测判绘后的图斑进行地类调绘,
4.数据整理
外业调查结束后,调查底图应完整标绘全部调查信息,主要包括行政界线、权属界线、地类及其界线、线状地物及宽度、补测地物及补测图斑以及编号和注记等.
注册测绘师栏目推荐阅读：
出国留学网为大家提供2017注册测绘师案例分析知识点汇总(第11章)，更多注册测绘师资讯请关注我们网站的更新!
| 2017注册测绘师案例分析知识点汇总(第11章) | |
| 1 | 2017注册测绘师案例分析：数据编译 |
| 2 | 2017注册测绘师案例分析知识点：导航系统开发 |
| 3 | |
出国留学网为大家提供2017注册测绘师案例分析知识点：作业流程，更多注册测绘师资讯请关注我们网站的更新!
2017注册测绘师案例分析知识点：作业流程
作业流程:
导航电子地图外业调查作业流程如图所示.
(1)任务接收.
(2)情报收集处理.有针对性地开展作业区域内的道路、兴趣点(poi)等变化情报的收集和整理,为外业作业提供更新指引.
(3)数据准备.准备外业作业需用的导航数据,确保是当前最近的一个版本.
(4)根据卫星影像对导航数据预处理
(5)人员培训.出工前需要对参与人员进行全方位培训并考核,达标者才可以参加相应工作.
(6)出工准备.
(7)现场采集,即按任务计划完成更新采集工作.
(8)检查验收,即人员按计划进行现场成果验收.
(9)成果提交.
注册测绘师栏目推荐阅读：
出国留学网为大家提供2017注册测绘师案例分析知识点：数据采集方法，更多注册测绘师资讯请关注我们网站的更新!
2017注册测绘师案例分析知识点：数据采集方法
数据采集方法:
1.道路网络信息采集方法
(1)道路网络分类.
按管理等级分为:高速公路,城市快速路,国道,省道,县乡道路,村道,车渡(航线)以及城市道路,小区、工厂、大学等较大单位的内部道路,道路之间的连接路等;如果按道路形态分为:上下线分离道路,非上下线分离道路以及桥梁、隧道、环岛、匝道等.
(2)道路形状.采用预处理成果或用gnss接收机采集道路中心线轨迹.采集时一般需要有车辆配合,以提高作业效率.
(3)道路挂接.作业员现场观察,根据通行规格用草图的方式记录路口处道路的挂接关系,记录车道信息、通行方向、交通限制、红绿灯等信息.
(4)道路属性.主要是道路等级、车道数、速度限制、通行方向等信息.
(5)通行方向.用以表达路段要素的通行信息,通行方向是路网的基本信息.
(6)禁止信息.主要是表达道路与道路之间的通行规则,一般根据现场的"禁止左转""禁止右转""禁止直行"等标牌判断.
(7)车道信息.
(8)标志标线.
(9)其他信息.其他与行车驾驶有关的道路信息.
2.检索信息采集方法
检索信息分为四大类,即兴趣点、地名、道路交叉点、点门牌.
检索信息在导航应用中起到目的地搜索和定位的作用,主要包括机场、车站、码头、宾馆、学校、医院、餐饮、旅游景点、商场、厂矿企业、休闲娱乐、大厦等商业和地标性建筑等.
检索类信息的采集方法如下:
(1)地理位置,指poi的坐标
(2)名称信息,poi的名称.
(3)地址信息,记录poi地址信息.
(4)电话号码,记录poi联系电话信息.需要作业员根据现场情况察看、询问,一般可以通过索要名片等方式获取.
(5)类别信息,现场判断poi的类别具备一定优势,可以根据poi规模、营业活动、进出人员的活动、内部人员的工作环境、工作内容等判断该poi的分类.
(6)邮政编码,主要根据名片等信息获取.
(7)行政区划,外业一般不采集该信息,可以从地址信息中提取.
(8)其他信息,外业应根据采集标准要求采集其他相关信息.
3.显示文字采集方法
外业现场主要通过比对,验证数据库信息和现场的一致性,发现并提出变化和新建的大工程、大设施、标志性建筑等作为显示文字的更新信息,起到补充更新的作用.
4.语音信息
地图数据中也有两种存储方式:一种是录制好的语音文件供系统调用;
另一种是存储的文本信息,导航系统根据文本信息用语音播报软件直接变成声音输出.
5.图形信息
图形信息也分两类:
一类是示意性表达现场道路形状和挂接关系的图形,一般为模式图;
另一类是真实表达现场的道路和周围建筑物相互关系的图形,称为实景图.无
论是模式图还是实景图...
出国留学网为大家提供2017注册测绘师案例分析知识点：质量控制，更多注册测绘师资讯请关注我们网站的更新!
2017注册测绘师案例分析知识点：质量控制
质量控制:
1.数据成果质量要求
(1)采集准确率99%.采集正确率是指现场采集到的所有要素,正确对象所占的比重.
(2)采集覆盖率98%.采集覆盖率是指采集到的所有要素占作业区域真实存在的要素总量的比重.
(3)位置精度10m
(4)poi地址完整度85%.这项指标针对poi类要素,对于外业采集,需要保证85%的poi有正确的地址信息.
(5)poi电话完整度65%.这项指标针对poi类要素,对于外业采集,需要保证65%的poi有正确的电话信息.
2.数据成果质量检查验收
外业成果质量检查验收的主要内容如下:
(1)通过gnss轨迹确认作业区域内的所有道路数据是否都已经进行了调查采集.
(2)检查所有新采集的道路及道路形状修改处与其周边的poi的逻辑关系是否正确.
(3)对于多个作业区域的相邻接边处,检查确认道路数据的形状、属性接边是否正确;poi数据是否存在采集重复的情况.
(4)确认生产任务书中要求拍照的复杂路口的照片是否拍摄完整,照片是否清晰可用.
外业成果检查验收的主要方式如下:
(1)作业员自查.
(2)组长抽查.
(3)接边检查.
(4)对于poi等检索类要素可以开展电话抽查.
注册测绘师栏目推荐阅读：
出国留学网为大家提供2017注册测绘师案例分析知识点：导航电子地图产品制作流程，更多注册测绘师资讯请关注我们网站的更新!
2017注册测绘师案例分析知识点：导航电子地图产品制作流程

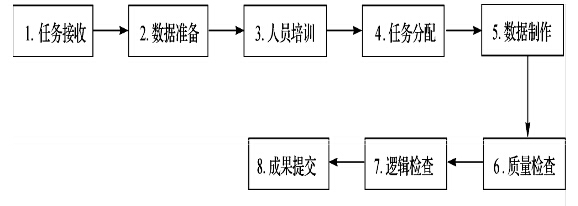

导航电子地图产品制作流程如图所示.
(1)任务接收.导航电子地图内业制作负责人接收作业任务,开始作业前的准备工作.
(2)数据准备.准备当前最近一个版本的导航电子地图数据以及外业调查完成的数据.
(3)人员培训.开始作业前需要对参与人员进行全方位培训并考核,达标者才可以参加相应工作.
(4)任务分配
任务配置需要注意几点:
①均匀分配任务,确保小组成员按计划完成任务;
②尽量减少不同人员之间的接边,以免相互等待,降低工效;
③区分难易,合理调配资源;
④发挥各人的长处,合理分配作业任务.
(5)数据制作.按
任务计划完成外业采集成果的入库工作.
(6)质量检查.
质检员 全面检查作业成果,记录问题履历,并责成作业人员改正.
(7)逻辑检查.
质检通过后的成果必须进行全要素、全域的逻辑检查,以发现人工不容易发现的逻辑问题;
导航电子地图的逻辑问题会导致导航计算过程中系统崩溃和计算失败,属于严重数据错误.
(8)成果提交.逻辑检查通过后方能作为成果提交.
注册测绘师栏目推荐阅读：
